2020.04.01 update
FX3U-485ADP-MB

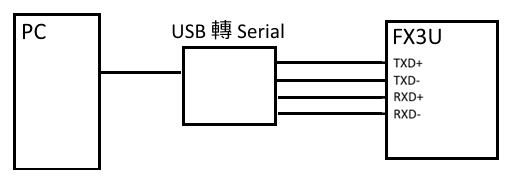

在接條RS485轉USB到電腦

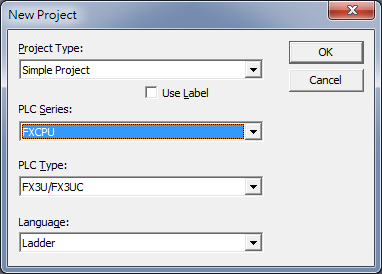

首先我用了GX Work2 ,開啟新的專案

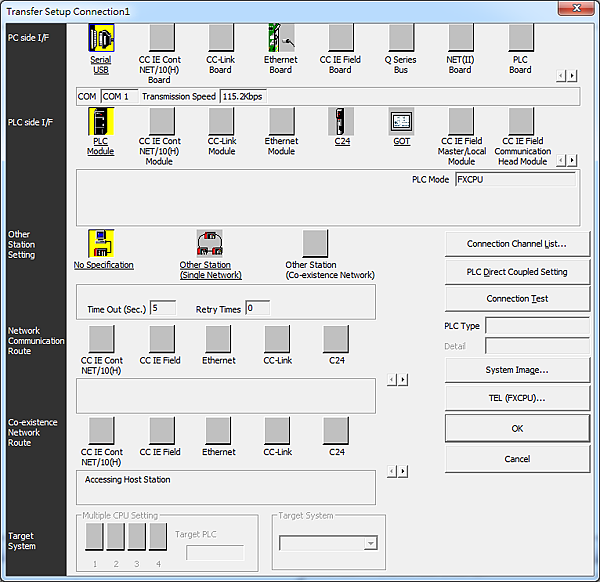

在Connection1雙擊滑鼠左鍵, 設定連線方式
看手邊有甚麼...有USB擴充模組? 還是Ethernet擴充模組?還是直接用本身的8pin 圓孔?

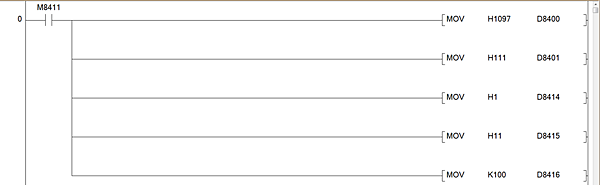

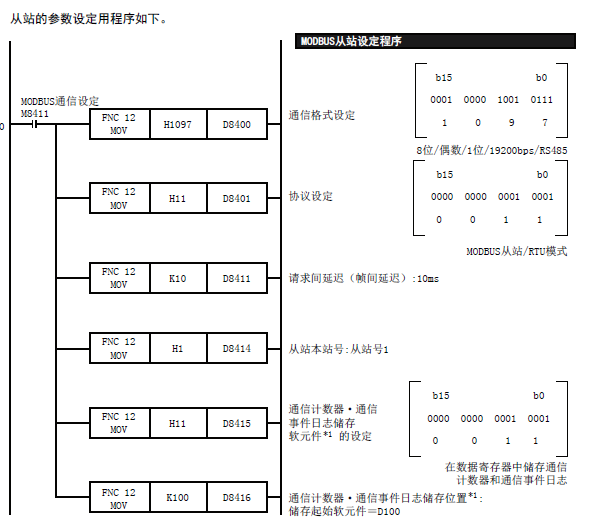

目前三種方式我都試過,都能寫程式,就按照手冊說明寫了這段 (這輩子沒想過要寫PLC程式...摸了一下怎麼寫...)
後來想想...應該寫前面三行就好了,我是用Modbus/從站/ASCII 模式,對我而言比較簡單,
寫完後按F4編譯,就能寫入PLC或者存檔

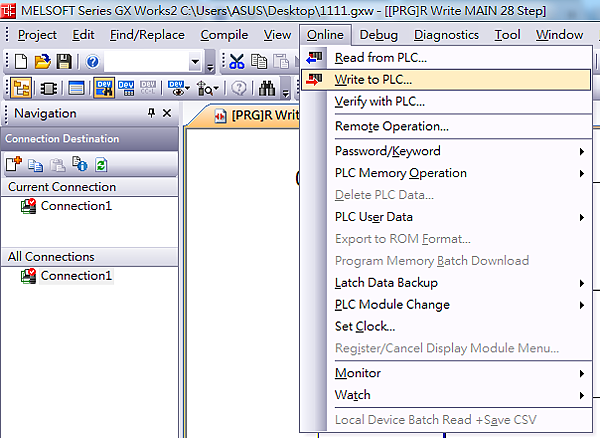

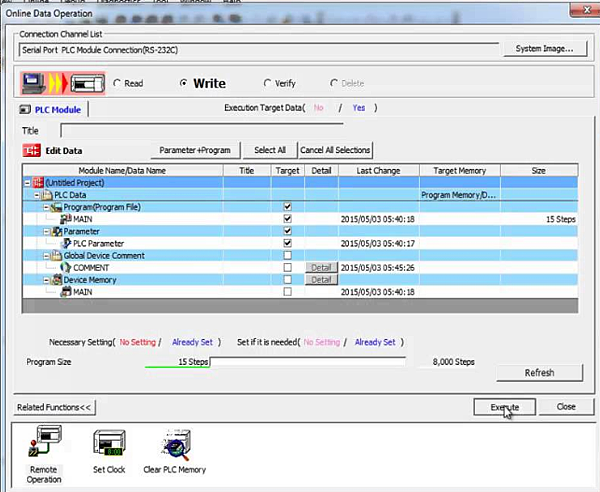

勾選MAIN寫入PLC
寫完就能開始測試了,我參考了下面的指令
送碼 [3A 30 31 30 32 30 30 30 30 30 30 30 31 46 43 0D 0A]
回碼 [3A 30 31 30 32 30 31 30 30 46 43 0D 0A]
但這張卡比較特殊,它可以走RS485與RS422的方式,

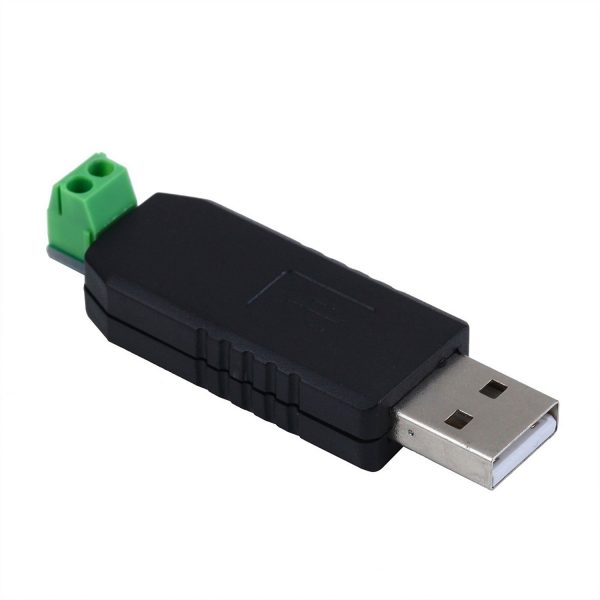

需要再一個RS422轉USB

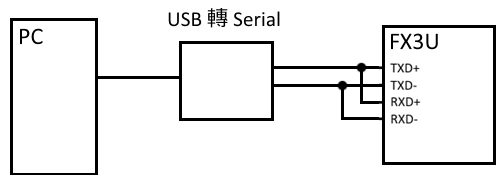

如上圖接線方式,
送碼 [3A 30 31 30 32 30 30 30 30 30 30 30 31 46 43 0D 0A]
回碼 [3A 30 31 30 32 30 31 30 30 46 43 0D 0A]
