FX3U Modbus通訊(FX3U-232ADP-MB) (9 pin D-Sub) (RS232)

2020.04.01 Update

FX3U-232ADP-MB + FX3U-CNV-BD + FX3U，使用Modbus，

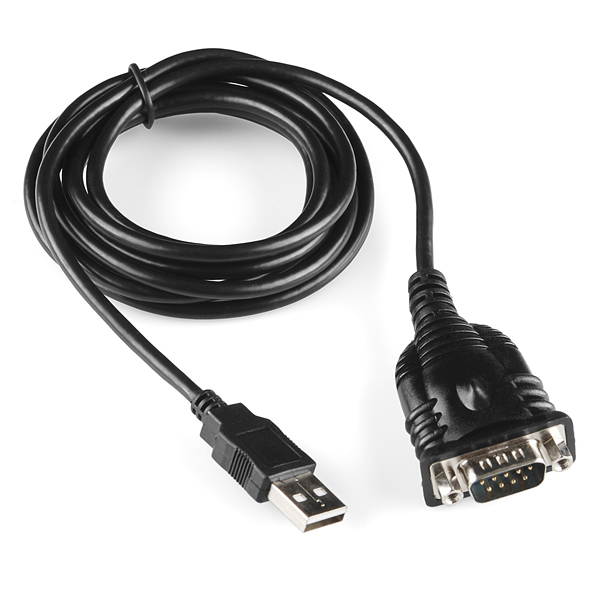

再接一條RS232轉USB，就能接電腦了

首先我用了GX Work2 ，開啟新的專案


在Connection1雙擊滑鼠左鍵， 設定連線方式





看手邊有甚麼...有USB擴充模組? 還是Ethernet擴充模組？還是直接用本身的8pin 圓孔？
目前三種方式我都試過，都能寫程式，就按照手冊說明寫了這段 (這輩子沒想過要寫PLC程式...摸了一下怎麼寫...)





後來想想...應該寫前面三行就好了，我是用Modbus/從站/ASCII 模式，對我而言比較簡單，
寫完後按F4編譯，就能寫入PLC或者存檔



勾選MAIN寫入PLC



寫完就能開始測試了，我參考了下面的指令



送碼 [3A 30 31 30 32 30 30 30 30 30 30 30 31 46 43 0D 0A]
回碼 [3A 30 31 30 32 30 31 30 30 46 43 0D 0A]
完美，測試完畢，小菜一疊
